Descrizione

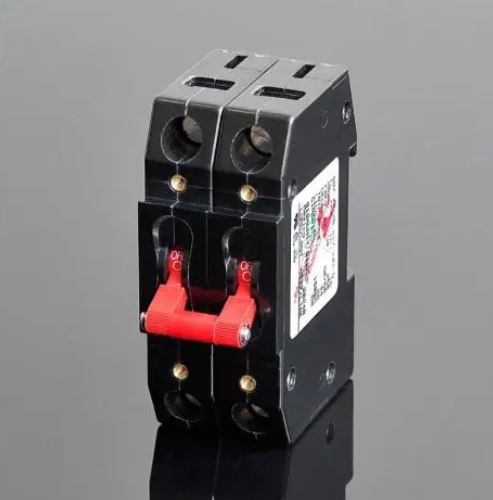

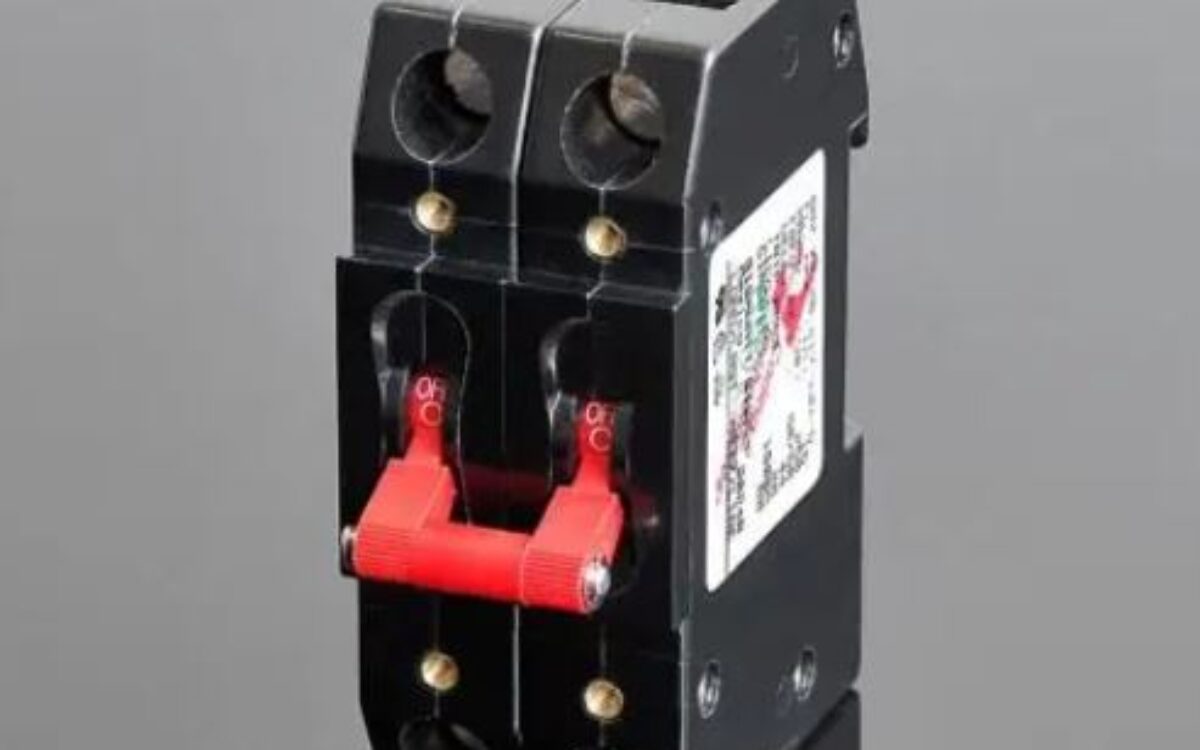

GigaWatt G-16A 2P  è un interruttore automatico bipolare progettato per proteggere i circuiti di apparecchiature elettriche a bassa tensione 110-230 V CA. Viene utilizzato esclusivamente come elemento di protezione aggiuntiva da sovraccarico per linee elettriche GigaWatt LC-Y EVO e condizionatori di potenza o prese multiple GigaWatt. L'interruttore automatico G-16A 2P è testato secondo le norme DIN EN 60934 (VDE 0642):2013-11; EN 60934:2001+A1:2007+A2:2013 (interruttori automatici per applicazioni domestiche e simili) e deve essere utilizzato insieme a un dispositivo di protezione da cortocircuito principale (SCPD) a monte. La versione  2P  ha due pin di contatto funzionanti e protegge (interrompe) sia il conduttore di fase che quello neutro. Il nuovo tipo di interruttore presenta una resistenza molto maggiore al valore della corrente di spunto istantanea (Hi-Inrush) rispetto all'interruttore automatico G-C20A 2P fuori produzione. Questo è estremamente importante perché i dispositivi audio-video (in particolare gli amplificatori di potenza ad alto consumo) hanno caratteristiche di carico diverse dai normali ricevitori di corrente domestici. Quando l'amplificatore viene acceso entro i primi millisecondi, la corrente assorbita da tale ricevitore (corrente di spunto) può essere fino a 25 volte superiore alla corrente assorbita durante il normale funzionamento. L'elevata corrente di spunto provoca la bruciatura dei contatti di fusibili e interruttori automatici, con conseguente danneggiamento degli stessi. Questo dispositivo è prodotto negli Stati Uniti da Carling Technologies, secondo le specifiche GigaWatt. Svolge il ruolo di elemento di controllo del valore della corrente che scorre attraverso la linea di alimentazione negli impianti audio-video. L'interruttore magneto-idraulico contiene, tra le altre cose, una bobina di induzione che genera un campo magnetico proporzionale alla corrente che lo attraversa. Dopo aver superato un certo valore di corrente, il campo magnetico fa sì che l'interruttore intervenga esattamente al momento giusto, aprendo i contatti e scollegando il circuito protetto dalla corrente. La costruzione avanzata dell'interruttore integra un innovativo sistema di bobine, il cui nucleo si muove in un tubo amagnetico riempito con uno speciale fluido oleoso. Questo fluido può avere densità diverse, consentendo una regolazione precisa della caratteristica di ritardo e il controllo del processo di spegnimento. L'interruttore è progettato per ignorare rapide variazioni di carico di picco, che attiverebbero la protezione standard, e si attiva solo al superamento dei valori di sicurezza. Ciò consente l'attivazione di correnti di spunto fino a venticinque volte superiori alla corrente nominale (400 A), garantendo molti anni di funzionamento senza guasti. L'  interruttore di installazione G-16A 2P  non presenta i tipici difetti dei fusibili termici o di quelli a custodia, dovuti alla loro semplicità costruttiva. Tutti i fusibili, anche quelli audiofili, oltre alle evidenti capacità di protezione, presentano un punto debole principale, che ne esclude l'utilizzo nelle apparecchiature audio: limitano la piena potenza applicata al circuito. Questo difetto è dovuto al diametro molto ridotto dell'elemento protettivo, solitamente un sottile filo di rame o argento, caratteristiche che l'interruttore GigaWatt non presenta. L'interruttore di sovracorrente  G-16A 2P  si distingue per la sua struttura estremamente solida, l'elevata qualità degli elementi interni, la resistenza alle vibrazioni e la stabilità di funzionamento indipendentemente dalla temperatura ambiente. L'involucro dell'interruttore è realizzato in resina fenolica-formaldeide nera, che garantisce un'elevata rigidità. È inoltre ignifugo, resistente alla fusione, antistatico, ha una bassa conduttività elettrica e termica e una resistenza meccanica relativamente elevata. I componenti interni, che partecipano alla conduzione della corrente, sono realizzati con dettagli e connettori in rame di grande sezione; la bobina stessa è realizzata in filo di rame spesso, che non causa strozzature o perdite. Gli elementi di contatto principali sono realizzati in argento con un'ampia superficie di contatto. L'interruttore deve essere montato su una guida DIN standard e può essere collegato a cavi nudi o connettori a forcella. La struttura dell'interruttore impedisce il contatto del palmo o delle dita con elementi di collegamento sotto tensione.
Prezzo
370
